现代ix35高配改DVD导航后原车摄像头接线方法

　　现代ix35高配版原车自带倒车后视功能，但却不带DVD播放功能，因此还是有不少的车主更换了DVD导航。这样问题就来了，后视是用原车的好还是后加装的好呢！对于不少追求美观的车主还是接原车的吧。因为原车倒车后视图像在驾驶位上方的后视镜上面显示，改装成DVD导航后，原车的倒车后视图像如何改线连接到DVD导航主机上呢，下面的图片和文字说明将一一为你揭晓。

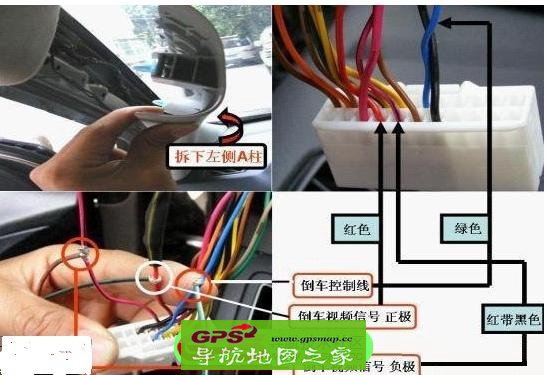

　　首先我们拆开驾驶位左侧的A柱，会发现里面有一个22Pin白色的插头，那么在这个白色插头里面就有摄像头连接到后视镜上面显示屏的通讯线束；踩下刹车后将档位拔到R档，将万用表转换至直流20V档位，黑表笔接地，红表笔接目标倒车控制线，测量为12V的线序即为原车摄像头的检测电路，将其拨开连接到DVD导航主机的倒车检测线即可；测量到3.5V左右的一条线即为原车摄像头的视频正极线再将红表笔接入测量到的摄像头视频正极；黑表笔接目标视频负极，测量到与其视频正极线序形成回路的一条地线即为视频负极线序；找一条视频公头延长引线，引线端正级连接原车摄像头视频正极、引线端负级连接到原车摄像头视频负极。将上述测线连接好的倒车检测线及倒车视频线与DVD导航主机对接上相应的线束，重复检查是否无误并用绝缘胶布包好线路。如不太熟悉测线的方法或没有具备相关测试的条件，即可参考下面的原车摄像头插头与线序描述对照图。

　　注意：部份车型改装完成后DVD主机的倒车图像可能会有水波纹干扰，出现这个现象后在摄像头视频正、负线束上串联一个视频滤波器，可将水波纹进行一定程序滤除。此改线方法仅供各位参考，具体可根据各位实际改装经验而定。

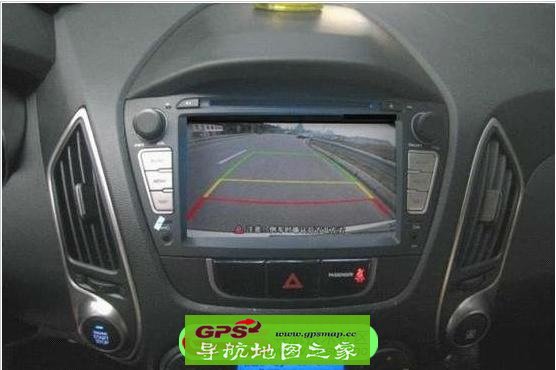

　　改装完成后的效果图：
